Газопоршневая электростанция Tedom Cento 350

Когенерационная установка с газопоршневым двигателем Man - Tedom Cento M350 предназначена для выработки электроэнергии и тепла для объектов самого различного назначения. Детально проработанная конструкция установки спроектирована с учётом накопленного опыта инсталляции и эксплуатации в более чем 40 странах мира. Электрическая мощность установки составляет 355 кВт, а максимальная тепловая мощность 457 кВт. Когенерационная установка 350 кВт работает на природном газе и предназначена для эксплуатации в режиме основного источника энергоснабжения, производя трёхфазный электрический ток с напряжением 400 В.

ОБЩИЕ ОСОБЕННОСТИ КОНСТРУКЦИЙ КОГЕНЕРАЦИОННЫХ УСТАНОВОК TEDOM CENTO

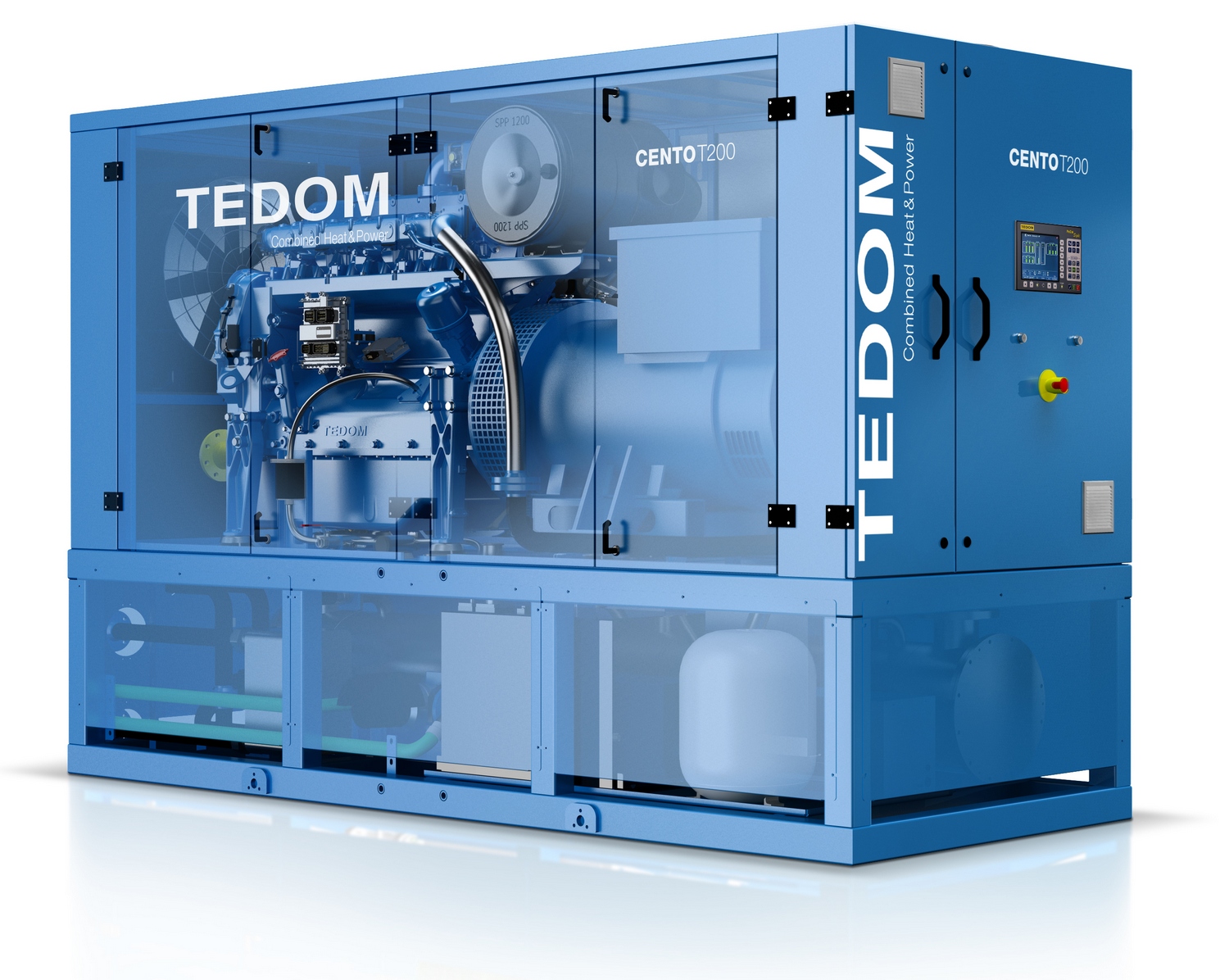

Продуманная и удобная компоновка агрегатов газопоршневых генераторов данной серии позволила воплотить в компактной форме все компоненты и при этом сохранить удобный доступ ко всем точкам обслуживания и контроля. На прочной раме компактно закреплены двигатель, генератор, набор теплообменников, распределительный щит, тепловой модуль и другие элементы изделия.

СИНХРОННЫЙ ГЕНЕРАТОР LEROY SOMER В ГАЗОПОРШНЕВОЙ ЭЛЕКТРОСТАНЦИИ TEDOM CENTO M350

В данной модели когенерационной станции за выработку электрического тока отвечает альтернатор французской марки Leroy Somer LSA 47.2 M7, предназначенный для производства трёхфазного электротока с превосходными и стабильными характеристиками. Leroy Somer – мировой лидер в области разработок и крупносерийного производства электрогенераторов, выпускающий электротехническую продукцию, которая находит применение в составе газовых электростанций и ДГУ всех ведущих брендов первого эшелона. Генератор обладает следующими особенностями:

• Система возбуждения SHUNT (самовозбуждение);

• Степень защиты IP23;

• Автоматический регулятор напряжения (AVR) R250;

• Класс изоляции – H;

• Смазка подшипника (-ов) на 20000 часов эксплуатации;

• Корпус устойчивый к вибрациям при работе;

• Диапазон регулировки напряжения - ± 0.5%.

• Суммарный коэффициент гармонических искажений между фазами без нагрузки - < 1,5%;

• Суммарный коэффициент гармонических искажений между фазами под нагрузкой - < 2%.

БАЗОВЫЙ ВАРИАНТ КОМПОНОВКИ ВКЛЮЧАЕТ В СЕБЯ СЛЕДУЮЩЕЕ:

- прочная несущая стальная сварная рама;

- промышленный глушитель, укомплектованный сильфонным компенсатором, комплект прокладок и стальными рукавами;

- полностью заряженные аккумуляторы;

- автомат аварийной защиты;

ДВИГАТЕЛЬ ДАННОЙ МОДЕЛИ ГАЗОПОРШНЕВОЙ ЭЛЕКТРОСТАНЦИИ:

Газопоршневой двигатель MAN E 3268 LE212 с рабочим объёмом 17,19 л. и номинальной мощностью 370 кВт– разработка крупнейшей немецкой компании MAN (основана в 1758 году), изначально спроектированная для построения когенерационных установок. Особенности конструкции двигателя:

• 8 цилиндров в V-образной конструкции блока;
• жидкостная, радиаторная система охлаждения;
• электронный регулятор частоты вращения;
• газовый регулятор;
• система забора воздуха с турбонаддувом и промежуточным охлаждением;
